3.メッシュデータシステムについて

3.1. メッシュデータシステムの概念

　本章では、本研究においてデータを取り扱う上での重要な手法であるメッシュデータシステムについて概説し、さらに本研究のメッシュデータの取り扱い方法についても解説する。
　本来的に空間的情報である都市計画資料においては、その解析・表現においても空間的な取り扱いが求められる。すなわち、何らかの地区単位を用いることが必要であり、どのような地区単位を用いるかは都市計画調査の目的に照らして適当なものを選択すべきである。多く用いられる地区単位としては、1.国勢調査区、2.町丁・小学校区などの行政地区、などがあるが、いずれも人為的に設定された単位であり、地区相互の面積や距離は一定なものではない。本研究では、資料のコンピュータによる数値解析的なデータ処理を行うことから、これに適した地区単位としてメッシュデータシステムを採用する。メッシュデータシステムとは、地図上に等面積、等間隔の地区単位（メッシュ）を設定し、その単位で都市計画資料を取り扱う手法であり、以下のような特徴がある。

距離・面積・密度などの数値指標を取り出しやすい
多変量解析などの統計手法が適用しやすい
コンピュータによるデータ処理やグラフィック表現に適している

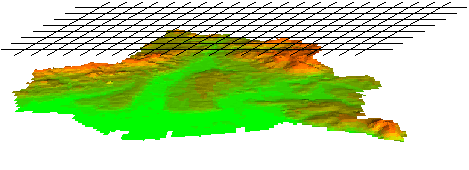

図 2　地図とメッシュ

3.2. メッシュデータの概要

　本研究で用いるメッシュデータシステムのメッシュサイズは、国勢調査等で用いられる緯度経度法による標準メッシュ（1kmメッシュ）を東西方向、南北方向にそれぞれ4分割したメッシュ、いわゆる250mメッシュである。緯度経度法によるメッシュは、メッシュの位置する緯度によってわずかにメッシュサイズが異なるが、1都市程度の地域のメッシュを扱う上では、すべてのメッシュを同サイズとみなしても差し支えない。大分市の位置する北緯33度付近では、1メッシュが東西方向約291.5m、南北方向約231.0m、面積約6.73haであり、大分市は5645メッシュで構成される(図 2参照)。

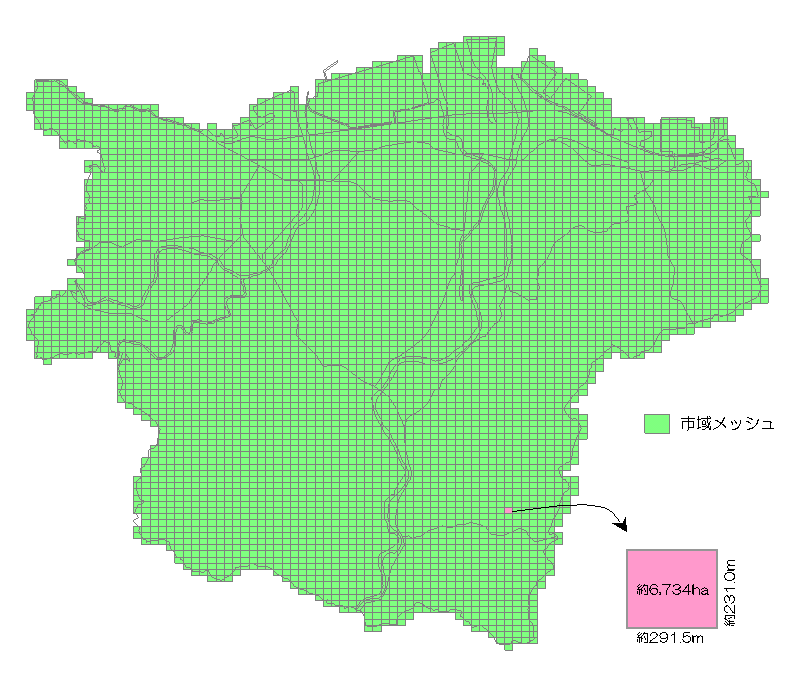

図 3　市域を構成するメッシュ

　本研究では、以下の3種類のメッシュデータをベースとして利用することとするが、いずれも本研究室の既往の研究･調査によって作成されたものである。

市域データ
標高データ
土地利用データ

　以下、これらのデータについての概要を述べる。

3.2.1. 市域データ

a．作成年度

平成7年度 b．作成者および研究テーマ

小林祐司「環境要因を考慮したメッシュ単位の推論による土地利用構想立案支援システムの開発」 c．概要：

市域外メッシュ
市街化区域メッシュ
市街化調整区域メッシュ
市街化区域・市街化調整区域混在メッシュ

3.2.2. 標高データ

a．作成年度

昭和58年度 b．作成者および研究テーマ

本研究室「国土利用計画大分計画参考資料」作成のための調査 c．概要

メッシュ毎に平均標高値が記録されている。記録単位はメートルで、記録精度は0.5mである。

3.2.3. 土地利用データ

a．作成年度

平成元年度 b．作成者および研究テーマ

大野伸和、野下裕幸「大分市の土地利用変化に関する研究」 c．概要

①住宅用地

専用住宅、共同住宅、あるいは小規模な併用住宅用地

会社、百貨店、遊技場、営業活動の拠点となる土地

工業用地、倉庫等、製造と保管の場

文教施設、福祉施設、官公署、環境衛生施設、エネルギー施設、防衛施設など

水田、畑地、果樹園、畜産用地、休耕地など

現用道路、建設中の道路、道路予定地など

流水面、静水面、洪水時流路、河川敷など

樹林、荒地、大規模な法面など

都市公園、スポーツ広場、整備中の公園、墓地、霊園、ゴルフ場、その他の公共的に利用される空地

開発途中の土地、鉄道敷

3.3. メッシュデータの3次元展開

　本研究は、景観という３次元空間上の問題を取り扱うことから、メッシュデータをコンピュータ上の3次元仮想空間に展開する。3次元化にあたっては、各メッシュを8つの三角形ポリゴンに分割し、連続した三角形ポリゴンで地表面を形成する。3次元化の手順を図 4に示す。

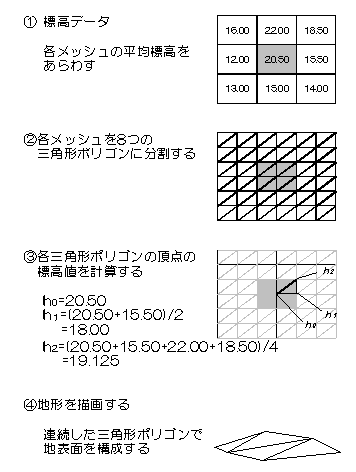

図 4　標高データの3次元化
